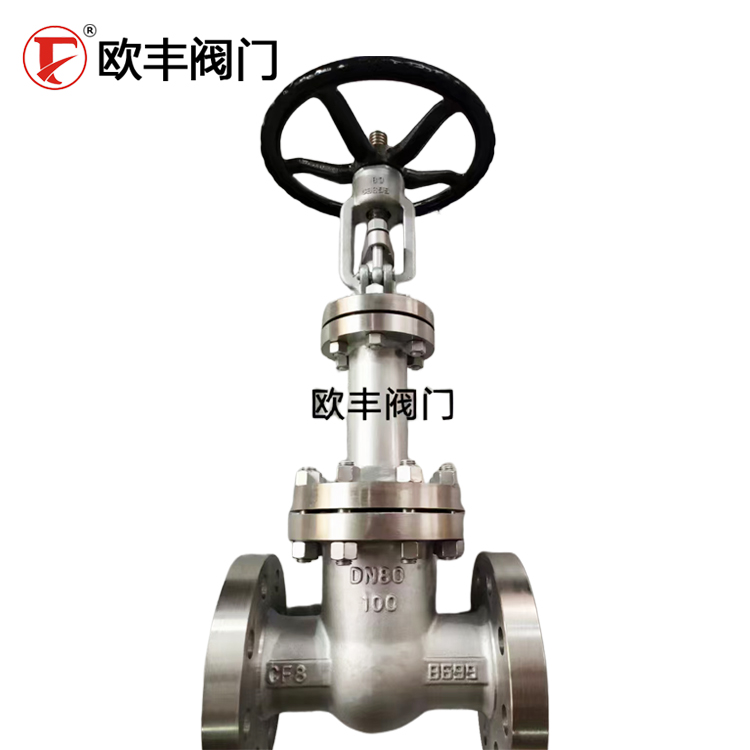

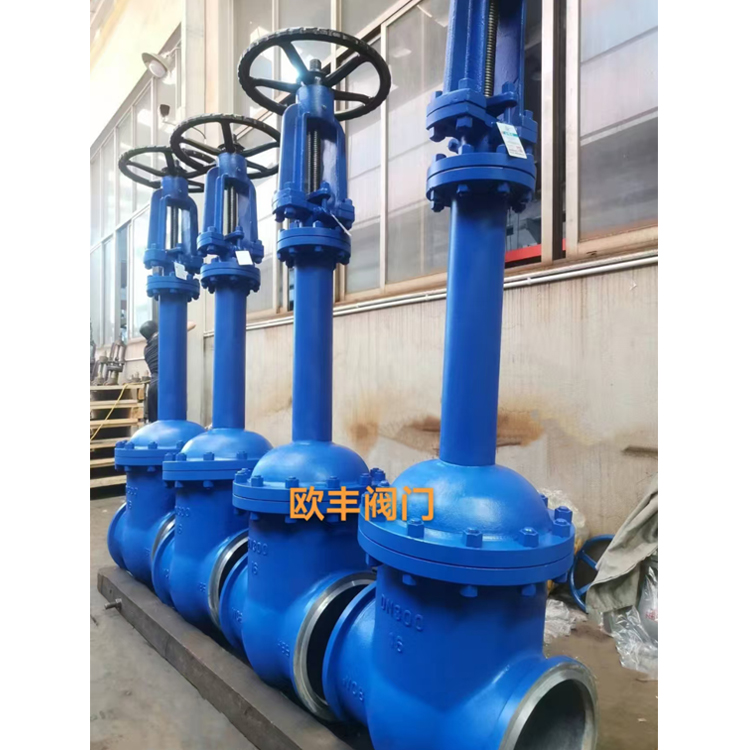

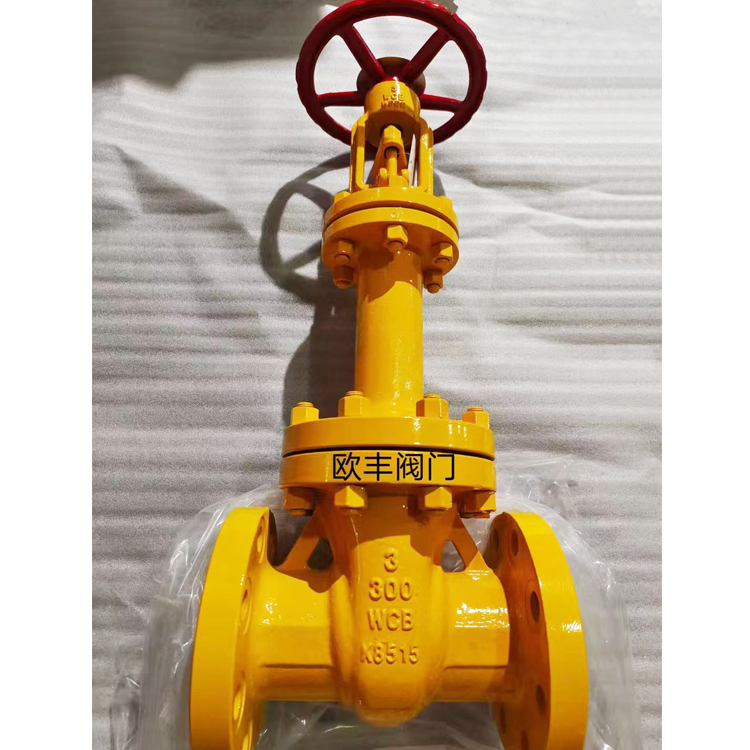

波纹管闸阀的介绍

波纹管闸阀是一种采用波纹管密封结构的阀门，主要用于全开或全闭管道介质流动，具有密封可靠、适用介质广泛的特点。 ‌

结构特点

波纹管闸阀的核心部件为波纹管和阀杆，通过波纹管的变形实现阀门的开启或关闭。阀瓣沿流体中心线作直线运动，密封面为平面或锥面结构，确保在全开或全闭状态下达到最佳密封效果。其结构包含升降杆式和升降旋转杆式两种形式，后者允许手轮与阀杆同步旋转升降以简化操作。 ‌

应用场景

适用于石油化工、制药、能源等领域的高危介质管路系统，尤其适用于易燃、易爆、有毒或贵重介质的密封控制。例如：

石油化工中用于蒸汽、天然气等介质的管道隔离；

核工业及高真空场景中防止放射性物质泄漏；

市政工程和工业管道的流量调节。 ‌

技术参数

工作压力范围：PN1.6-16MPa

适用温度：-29℃至500℃

密封设计：波纹管与填料双重密封结构，确保零泄漏（波纹管失效时填料仍可防止外泄） ‌

安装要求

需水平安装，介质流向需与阀体箭头方向一致。开启时阀瓣行程达公称直径的25%-30%即达到全开位置，此时流量已达最大。 ‌
